| 2022-06-14 | 如何避免燙金後氧化問題 |
如何避免燙金後氧化問題
燙金屬於印刷工藝的一種，過去的確是使用金或銀製作燙金。因金屬物質較穩定，於空氣中也不易氧化，並帶有很好的延展性，將其不停敲打成為薄片，就成為金箔，隨後在表面塗上蛋白膠，便可用於燙印。
為了節省成本及取得材料方便，紛紛改使用「電化鋁」來製作燙金銀，不但成本便宜且不容易氧化，技術上也不斷進步，已經可以呈現良好光澤感，於是很快地被廣泛使用，我們現在看到的「燙金」已經不是真的燙「金」了，只是習慣性稱為「燙金」。

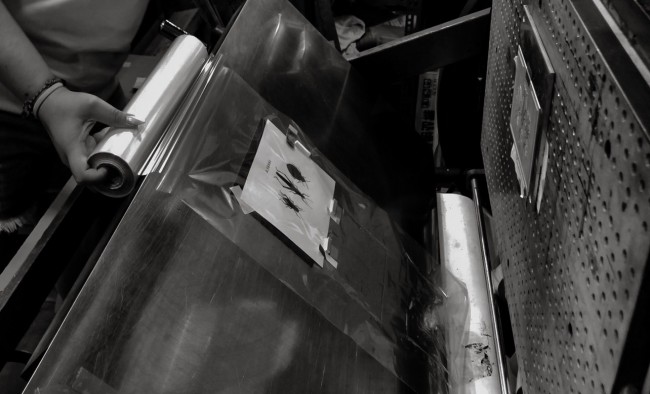

燙金注意溫度、壓力、時間，以及掌握六大要素，避免發生氧化情形，
1.製作好的燙印版
燙印版以銅版最好，鋅版適中，樹脂版稍差。因此，對於精細的燙印，應儘可能用銅版。燙印的文字、線條和圖案的設計很有講究。圖文應儘可能粗細適中、疏密合理，如太小太細，容易缺筆斷劃；太粗太密，則容易糊版。
2.控制燙印溫度
把握燙印溫度，一定不能低於電化鋁耐溫範圍的下限，這是保證電化鋁粘膠層熔化的最低溫度。
溫度過低，電化鋁熔化不充分，會造成燙印不牢，使印跡不結實、不完整、缺筆斷劃或者發花；而溫度過高，則熔化過度，致使印跡周圍附著的電化鋁也熔化脫落而產生糊版，同時高溫還會使色層中的合成樹脂和染料氧化聚合，印跡起泡或出現霧斑狀，並且導致鋁層和保護層表面氧化，使燙印產品降低亮度或失去金屬光澤。一般來說，電熱溫度應在80～180℃之間調整，燙印面積較大的，電熱溫度相對要高些；反之，則低一些。
具體情況應根據印版的實際溫度、電化鋁類型、圖文狀況等多種因素確定，通常要通過試燙找出最適合的溫度，應以溫度最低而又能壓印出清晰的圖文線條為標準。
3.選擇適合的承印物
可以燙金的承印物很多，通常是紙張，如：銅版紙、白板紙、白卡紙、布紋紙、膠版紙等等。但並不是所有的紙張燙金效果都理想，如果表面粗糙、紙質疏鬆的紙張較不適合，例如對於書刊紙、較差的膠版紙等，由於電化鋁層不能很好地附著在其表面上，特有的金屬光澤不能很好地體現出來，甚至會燙印不上，因此，燙金的承印物應選用質地密實、平滑度高、表面強度大的紙張，這樣才能獲得良好的燙印效果，把特有的電化鋁光澤充分地體現出來。
4.選擇合適的電化鋁
如何選擇電化鋁主要是靠目測和手感來把關，如檢查電化鋁的色澤、光亮度以及沙眼等。
好的電化鋁要求色澤均勻、燙印後光潔、無沙眼。一般可通過用手揉搓，或用透明膠帶紙試粘其表層來檢查。如果電化鋁不易脫落，說明牢度、緊度較好，比較適宜燙印細小的文字圖案，燙印時不易糊版；如果輕輕揉搓電化鋁就紛紛脫落，則說明其緊度較差，只能用於圖文比較稀疏的燙印。
5.要合理掌握燙印壓力
壓力與電化鋁附著牢度關係很大。即便溫度合適，如果壓力不足，也無法使電化鋁與承印物粘牢，或產生掉色、印跡發花等現象；反之，如果壓力過大，襯墊和承印物的壓縮變形會過大，產生糊版或印跡變粗。因此應細緻調整好燙印壓力。
6.維持燙印速度穩定
接觸時間與燙印牢度在一定條件下是成正比的，此時燙印速度決定了電化鋁與承印物的接觸時間。燙印速度慢，接觸時間長，粘結就比較牢固，有利於燙印；相反，燙印速度快，接觸時間短，電化鋁未完全熔化，就會導致燙印不上或發生圖案或字跡不完全。當然，燙印速度還必須與壓力、溫度相適應，如果燙印速度增加，溫度和壓力也應適當加大。
另外如果使用珠光系列紙張，因紙張表面無毛細孔，所以油墨不易乾燥，建議使用塑料油墨，或用UV油墨和熱固型油墨搭配輪轉膠版印刷，油墨黏合力一旦乾了會很強。
如果要使用燙金加工, 那麼必須要把燙金的底片從紙上隔離：可以在紙上表面塗上一層透明膜，重複一次燙金(在金屬燙金前先使用白色或透明的底片)，或是使用水性或油性上光。
